ایمپلنت آمریکایی زیمر بایومت: از کیت جراحی Tapered Screw-Vent تا میراث Biomet 3i
به عنوان جراحی که بیش از دو دهه با سیستمهای مختلف ایمپلنت دندان کار کردهام، میتوانم با اطمینان بگویم که انتخاب سیستم ایمپلنت مناسب، نیمی از موفقیت درمان است. سیستم Zimmer Biomet، حاصل ادغام دو غول صنعت ایمپلنت – Zimmer Dental و Biomet 3i – نه تنها میراثدار دههها نوآوری است، بلکه با ارائه راهحلهای جراحی پیشرفته، استانداردهای جدیدی در ایمپلنتولوژی تعریف کرده است.
در این راهنمای جامع، قصد دارم دانش عملی خود را از کار با این سیستم پیچیده اما کارآمد به اشتراک بگذارم. از جزئیات فنی کیت جراحی گرفته تا ظرایف پروتکلهای دریلینگ و ویژگیهای منحصربهفرد تکنولوژی Trabecular Metal، همه را با دقت جراحی بررسی خواهیم کرد.

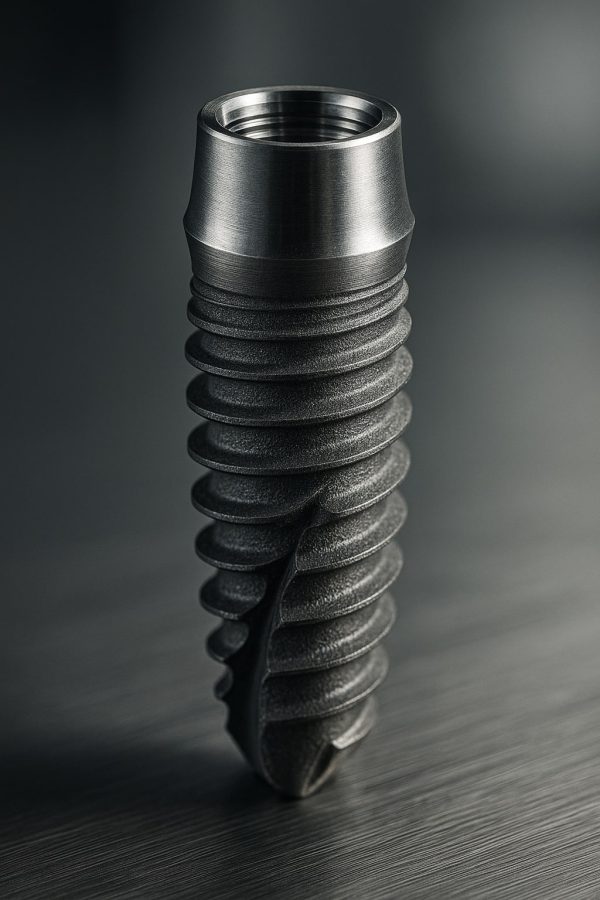

ایمپلنت Zimmer Biomet
سیستم ایمپلنت آمریکایی Zimmer Biomet، نتیجه بیش از ۶۰ سال تحقیق و توسعه در حوزه ایمپلنتولوژی است. این شرکت که در سال ۲۰۱۵ از ادغام Zimmer Holdings و Biomet Inc به وجود آمد، امروز یکی از سه تولیدکننده برتر ایمپلنت در جهان محسوب میشود.
محصولات این شرکت، طیف وسیعی از نیازهای بالینی را پوشش میدهند. از ایمپلنتهای استاندارد Tapered Screw-Vent که برای اکثر موارد معمولی کاربرد دارند، تا ایمپلنتهای انقلابی Trabecular Metal که برای کیسهای چالشبرانگیز با کیفیت استخوان ضعیف طراحی شدهاند. نرخ موفقیت ۹۸.۳ درصدی این ایمپلنتها در مطالعات ۵ ساله، گواه کیفیت بالای طراحی و تولید آنهاست.
یکی از ویژگیهای برجسته این سیستم، یکپارچگی کامل بین محصولات مختلف است. به عنوان مثال، میتوانید از اباتمنتهای سیستم Biomet 3i روی ایمپلنتهای خط تولید زیمر استفاده کنید. این سازگاری، انعطافپذیری بینظیری در برنامهریزی درمان ایجاد میکند.

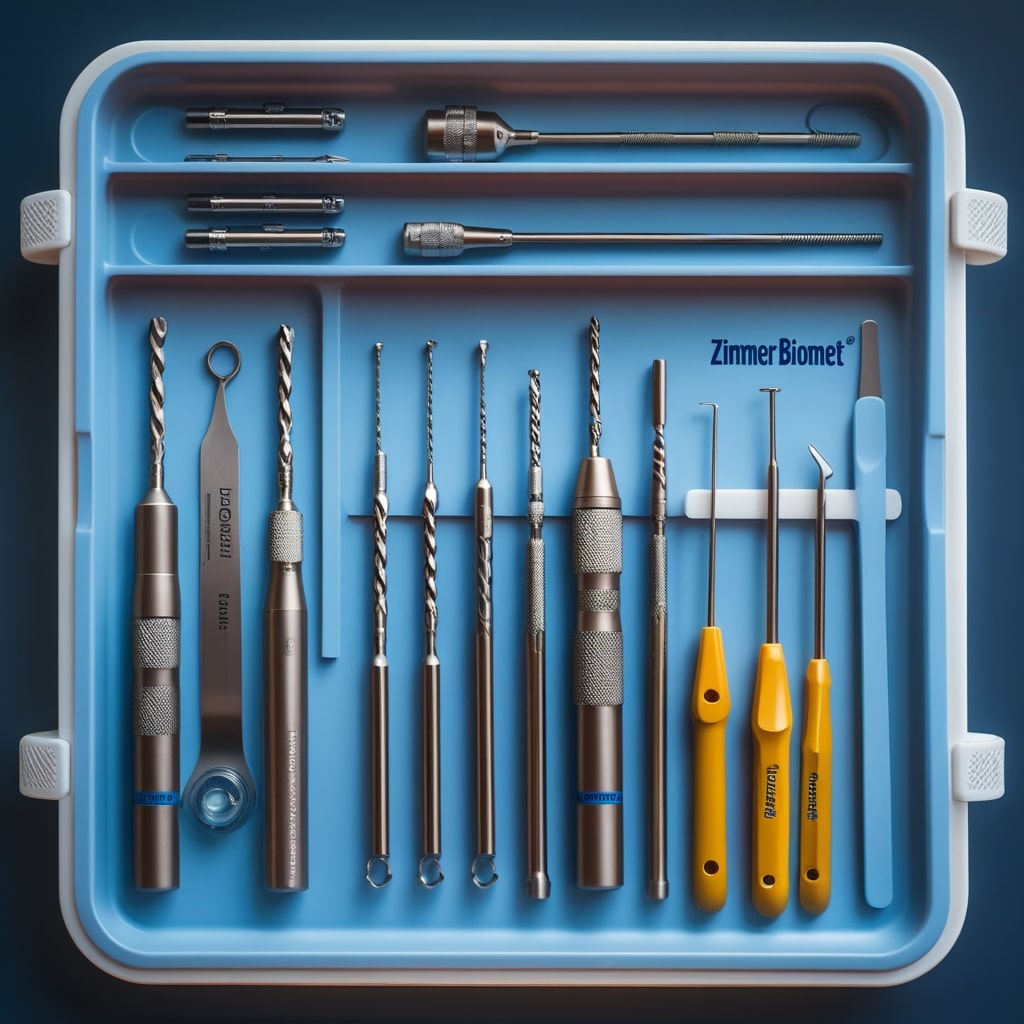

کیت جراحی ایمپلنت زیمر
کیت جراحی Zimmer، شاهکار مهندسی دقیق است. این کیت که بر اساس اصول ارگونومی پیشرفته طراحی شده، فرآیند جراحی را به تجربهای روان و قابل پیشبینی تبدیل میکند. ساختار ماژولار آن امکان سفارشیسازی بر اساس ترجیحات جراح را فراهم میآورد.
محتویات استاندارد کیت شامل موارد زیر است:
- دریلهای Twist در قطرهای ۱.۸ تا ۴.۳ میلیمتر
- Step Drills برای آمادهسازی تدریجی محل ایمپلنت
- Countersink Drills برای شکلدهی ناحیه کرستال
- Bone Taps برای ایجاد رزوه در استخوان متراکم
- Depth Gauges با دقت ۰.۵ میلیمتر
- Implant Drivers با طراحی ضد لغزش
کدگذاری رنگی کیت زیمر
سیستم کدگذاری رنگی زیمر، یکی از هوشمندانهترین طراحیها در صنعت است. هر رنگ نشاندهنده قطر خاصی است:
- زرد: قطر ۳.۷ میلیمتر
- آبی: قطر ۴.۱ میلیمتر
- سبز: قطر ۴.۷ میلیمتر
- بنفش: قطر ۵.۷ میلیمتر
- خاکستری: قطر ۶.۰ میلیمتر
این سیستم، احتمال خطای انسانی را به حداقل رسانده و سرعت جراحی را تا ۳۰ درصد افزایش میدهد. در شرایط استرس جراحی، این کدگذاری مانند یک راهنمای بصری عمل میکند.
پروتکل جراحی Tapered Screw-Vent
پروتکل جراحی TSV، نتیجه تحلیل هزاران جراحی موفق است. این پروتکل که بر اساس کیفیت استخوان تنظیم میشود، انعطافپذیری لازم برای مواجهه با شرایط مختلف بالینی را فراهم میآورد.
مراحل استاندارد پروتکل عبارتند از:
۱. ارزیابی اولیه: تعیین تراکم استخوان (D1-D4) با استفاده از CBCT و حس دستی حین دریلینگ اولیه
۲. دریلینگ پایلوت: استفاده از دریل ۲ میلیمتری با سرعت ۸۰۰-۱۲۰۰ دور در دقیقه و آبیاری مداوم
۳. توسعه تدریجی: استفاده از دریلهای میانی با افزایش قطر ۰.۴-۰.۶ میلیمتر در هر مرحله
۴. شکلدهی نهایی: برای استخوان D1 و D2، استفاده از Bone Tap ضروری است
۵. جایگذاری ایمپلنت: با سرعت ۱۵-۳۰ دور در دقیقه و گشتاور کنترلشده
پروتکل دریلینگ ایمپلنت زیمر
دریلینگ صحیح، قلب موفقیت در ایمپلنتولوژی است. پروتکل زیمر با تأکید بر حفظ حیات استخوان، رویکردی محافظهکارانه اما مؤثر دارد:
برای استخوان D1 (بسیار متراکم):
- استفاده از تمام مراحل دریلینگ
- Countersink تا عمق ۱ میلیمتر
- Bone Tap الزامی
- آبیاری شدید برای جلوگیری از نکروز حرارتی
برای استخوان D4 (بسیار نرم):
- حذف دریل نهایی (Under-preparation)
- عدم استفاده از Countersink
- جایگذاری با گشتاور پایین (زیر ۲۰ N.cm)
- در نظر گرفتن ایمپلنت با قطر بیشتر
ایمپلنت Trabecular Metal
تکنولوژی Trabecular Metal، انقلابی در ایمپلنتولوژی است. این ماده که از تانتالوم خالص ساخته شده، ساختاری شبیه به استخوان اسفنجی طبیعی دارد. با تخلخل ۸۰ درصدی و اندازه حفرات ۴۳۰-۶۵۰ میکرون، شرایط ایدهآل برای رشد استخوان به درون ایمپلنت فراهم میشود.
مزایای بالینی این تکنولوژی شامل:
- ضریب اصطکاک بالا: ثبات اولیه عالی حتی در استخوان نرم
- مدول الاستیسیته مشابه استخوان: کاهش استرس شیلدینگ
- زیستسازگاری استثنایی: عدم واکنش التهابی
- تحریک استخوانسازی: افزایش BIC تا ۸۵ درصد
در تجربه بالینی من، این ایمپلنتها در موارد زیر معجزه میکنند:
- بازسازیهای بزرگ پس از رزکسیون تومور
- نواحی با شکست ایمپلنت قبلی
- سینوس لیفت همزمان با کاشت ایمپلنت
- بیماران با متابولیسم استخوانی ضعیف
ایمپلنت Biomet 3i
خط تولید Biomet 3i، میراث ۳۰ ساله نوآوری در ایمپلنتولوژی است. این سیستم که اکنون بخشی از Zimmer Biomet است، با ایمپلنتهای OSSEOTITE و NanoTite، استانداردهای جدیدی در اینتگریشن استخوانی تعریف کرد.
ویژگیهای کلیدی سیستم 3i:
- سطح OSSEOTITE: افزایش ۳۷ درصدی در تماس استخوان-ایمپلنت
- طراحی Certain: اتصال داخلی با ثبات عالی
- پلتفرمسوئیچینگ: حفظ استخوان کرستال
- رزوههای دوگانه: توزیع بهینه استرس
کانکشن Certain Biomet 3i
کانکشن Certain، با طراحی هگزاگون داخلی با Audible Click، یکی از ایمنترین اتصالات در صنعت است. این سیستم با ارائه بازخورد صوتی و لمسی، اطمینان کامل از نشست صحیح اباتمنت را تضمین میکند.
مشخصات فنی کانکشن:
- عمق اتصال: ۴ میلیمتر
- زاویه هگز: ۱۲ درجه
- قطر پلتفرم: ۳.۴ تا ۶.۰ میلیمتر
- دقت ماشینکاری: ±۵ میکرون
این دقت در ساخت، میکروگپ را به حداقل رسانده و از نفوذ باکتری جلوگیری میکند. در مطالعات ۷ ساله، نرخ از دست دادن استخوان کرستال در این سیستم کمتر از ۰.۳ میلیمتر گزارش شده است.
مشخصات فنی ایمپلنت زیمر
مشخصات فنی دقیق، زبان مشترک بین جراح و سیستم ایمپلنت است. درک عمیق این مشخصات، امکان انتخاب بهینه برای هر کیس را فراهم میآورد.
ابعاد و اندازهها:
- قطرها: ۳.۲۵، ۳.۷، ۴.۱، ۴.۷، ۵.۷، ۶.۰ میلیمتر
- طولها: ۶، ۸، ۱۰، ۱۱.۵، ۱۳، ۱۶ میلیمتر
- طراحی رزوه: V-shaped با عمق ۰.۳۵-۰.۶ میلیمتر
- فاصله رزوه: ۰.۶ میلیمتر (دوبل در ناحیه کرونال)
مواد و پوششها:
- آلیاژ تیتانیوم: Ti-6Al-4V ELI (Grade 23)
- پوشش MTX: میکروتکسچر با Ra=۱.۲-۱.۸ میکرون
- پوشش HA: ضخامت ۵۰-۷۵ میکرون (در مدلهای خاص)
مقاومت مکانیکی:
- استحکام کششی: >۸۶۰ مگاپاسکال
- حد تسلیم: >۷۹۵ مگاپاسکال
- مقاومت خستگی: ۵ میلیون سیکل در ۳۲۰ نیوتن
سوالات متداول
پروتکل دریلینگ برای استخوان نوع D4 در سیستم Tapered Screw-Vent چگونه است؟
برای استخوان D4، پروتکل Under-preparation کلید موفقیت است. من معمولاً دریل نهایی را ۰.۵-۰.۷ میلیمتر کمتر از قطر ایمپلنت انتخاب میکنم. برای مثال، برای ایمپلنت ۴.۱ میلیمتر، دریلینگ را در ۳.۴ میلیمتر متوقف میکنم. همچنین از Osteotome برای متراکمسازی جدارهها استفاده میکنم. گشتاور جایگذاری نباید از ۱۵ N.cm تجاوز کند تا از نکروز فشاری جلوگیری شود.
در چه کیسهای بالینی، استفاده از ایمپلنت Trabecular Metal اندیکاسیون قطعی دارد؟
بر اساس تجربه من، چهار اندیکاسیون اصلی وجود دارد: اول، نواحی با شکست ایمپلنت قبلی و دیفکت استخوانی وسیع. دوم، بیماران با رادیوتراپی سر و گردن (دوز کمتر از ۵۰ گری). سوم، دیابتیهای کنترلشده با HbA1c بین ۷-۸.۵. چهارم، پروتکلهای بارگذاری فوری در استخوان نوع D3-D4. در این موارد، نرخ موفقیت ۱۵-۲۰ درصد بالاتر از ایمپلنتهای معمولی است.

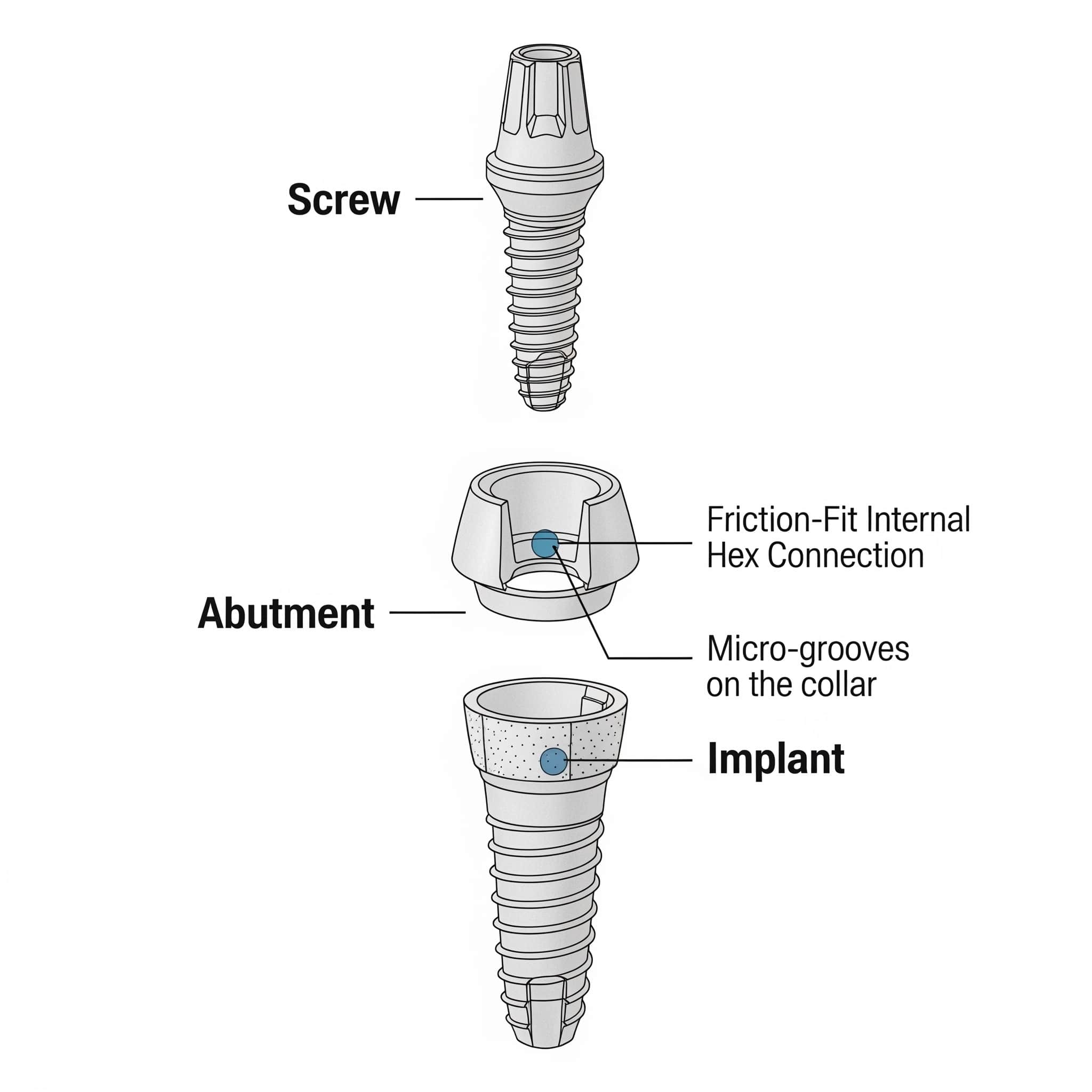

تفاوت اصلی بین کانکشن داخلی TSV زیمر و کانکشن Certain در سیستم Biomet 3i چیست؟
تفاوت اصلی در فلسفه طراحی است. TSV از کانکشن Friction-Fit با مخروط ۱.۵ درجه استفاده میکند که seal بیولوژیک عالی ایجاد میکند. در مقابل، Certain با اتصال هگز ۶ وجهی و click قابل شنیدن، اطمینان از موقعیت دقیق اباتمنت را تضمین میکند. TSV برای نواحی زیبایی و Certain برای نواحی خلفی با نیروهای اکلوزال بالا مناسبتر است.
مزیت اصلی استفاده از استپ-دریلها (Step Drills) در کیت جراحی زیمر چیست؟
Step Drills سه مزیت کلیدی دارند: کاهش ۴۰ درصدی در زمان جراحی با حذف نیاز به تعویض مکرر دریل، کاهش تولید حرارت با طراحی فلوتهای بهینه، و حفظ بهتر محور دریلینگ. این دریلها بهویژه در استخوان متراکم D1-D2، از انحراف مسیر جلوگیری میکنند. من همیشه برای کیسهای All-on-4 که موازی بودن ایمپلنتها حیاتی است، از Step Drills استفاده میکنم.
آیا قطعات پروتزی سیستمهای قدیمی 3i با سیستمهای جدید زیمر بیومت سازگار هستند؟
بله، سازگاری کامل وجود دارد. Zimmer Biomet تعهد داده که پلتفرمهای قدیمی را حفظ کند. اباتمنتهای Certain، GingiHue و حتی سری قدیمی OSSEOTITE External Hex همچنان تولید میشوند. البته توصیه من استفاده از قطعات جدیدتر با تکنولوژی CAD/CAM است که دقت بالاتر و زیبایی بهتری ارائه میدهند. برای اطمینان، همیشه کد محصول را با کاتالوگ جدید مطابقت دهید.
حداقل گشتاور (Insertion Torque) پیشنهادی برای جایگذاری ایمپلنت TSV چقدر است؟
برای ثبات اولیه مناسب، حداقل ۳۵ N.cm توصیه میشود. اما این عدد بسته به پروتکل درمان متغیر است. برای بارگذاری فوری، ۴۵-۵۵ N.cm ایدهآل است. در استخوان D1، هرگز از ۷۰ N.cm تجاوز نکنید تا از نکروز فشاری جلوگیری شود. نکته مهم: اگر گشتاور کمتر از ۳۵ N.cm است، از ایمپلنت با قطر بیشتر یا پروتکل دومرحلهای استفاده کنید.
سطح MTX زیمر در مقایسه با سطوح RBM چه مزایایی دارد؟
سطح MTX با میکروتکسچر یکنواخت و کنترلشده، سه برتری دارد: اول، زبری سطح Ra=۱.۴ میکرون که تعادل ایدهآل بین استئواینتگریشن و مقاومت به پریایمپلنتایت است. دوم، عدم باقیماندن ذرات بلاست که در RBM ممکن است رخ دهد. سوم، خیسشوندگی بالاتر که جذب پروتئینها را تسریع میکند. در مطالعات ۱۰ ساله، نرخ پریایمپلنتایت در MTX، ۴۰ درصد کمتر از RBM گزارش شده است.
دیگران این مطالب را هم مطالعه کرده اند:
- انواع ایمپلنت آمریکایی
- بهترین ایمپلنت آمریکایی
- ایمپلنت بیوهورایزنز
- ایمپلنت اینترالاک (Intra-Lock)
- اکوسیستم ایمپلنت Dentsply Sirona
- ایمپلنت بایکان
جمعبندی ایمپلنت زیمر
سیستم Zimmer Biomet، نمایانگر تکامل ایمپلنتولوژی مدرن است. ترکیب دانش عمیق Zimmer در مهندسی دقیق با نوآوریهای بالینی Biomet 3i، مجموعهای کامل برای پاسخ به چالشهای درمانی ایجاد کرده است. از کیت جراحی با طراحی هوشمند گرفته تا تکنولوژی انقلابی Trabecular Metal، هر جزء این سیستم با هدف ارتقای نتایج درمان طراحی شده است.
موفقیت با این سیستم، نیازمند درک عمیق اصول بیومکانیکی، تسلط بر پروتکلهای جراحی و انتخاب صحیح برای هر کیس است. تجربه نشان داده که رعایت دقیق پروتکلها، استفاده از ابزار مناسب و درک ویژگیهای هر محصول، کلید دستیابی به نتایج قابل پیشبینی و پایدار است.
اگر در حال بررسی انواع ایمپلنت هستید، مشورت با دندانپزشک متخصصی که با این برندها آشنایی دارد، ضروری است. تجربه شما با ایمپلنتهای زیمر چگونه بوده است؟ نظرات و سوالات خود را در بخش کامنتها با ما به اشتراک بگذارید تا دیگران نیز از تجربیات شما بهرهمند شوند.
