تجهیزات جانبی ایمپلنت کرهای
در دنیای پیچیده ایمپلنتولوژی مدرن، موفقیت یک درمان نه تنها به کیفیت خود ایمپلنت، بلکه به مجموعهای از تجهیزات جانبی دقیق و هماهنگ وابسته است. سیستمهای ایمپلنت کرهای که امروزه جایگاه ویژهای در بازار ایران یافتهاند، با ارائه طیف گستردهای از کیتهای جراحی، پیچها و پایههای تخصصی، امکان اجرای درمانهای پیچیده را با دقت بالا فراهم میسازند.
به عنوان متخصصی که سالها در حوزه مدیریت تجهیزات دندانپزشکی فعالیت داشتهام، بارها شاهد بودهام که چگونه انتخاب صحیح یک پیچ کاور اسکرو یا یک اباتمنت مناسب، میتواند تفاوت میان موفقیت و شکست یک کیس پیچیده را رقم بزند. در این مقاله جامع، با نگاهی کاربردی و عملیاتی، به بررسی دقیق انواع تجهیزات جانبی سیستمهای ایمپلنت کرهای میپردازیم و راهکارهایی برای انتخاب، استفاده و نگهداری بهینه آنها ارائه میدهیم.
جعبه ایمپلنت کرهای
جعبههای ایمپلنت کرهای، اولین نقطه تماس دندانپزشک با محصول هستند و طراحی هوشمندانه آنها نشاندهنده توجه سازندگان به جزئیات است. برندهای معتبر کرهای نظیر Osstem، Dentium و MegaGen، هر کدام رویکرد منحصربهفردی در بستهبندی محصولات خود دارند.
محتویات استاندارد یک جعبه ایمپلنت کرهای معمولاً شامل موارد زیر است:
۱. فیکسچر ایمپلنت: قرار گرفته در محفظه استریل دوگانه (Double Sterile Packaging) که طبق استاندارد ISO 11607 طراحی شده است. لایه خارجی معمولاً از جنس Tyvek است که امکان استریلیزاسیون با اشعه گاما را فراهم میکند.
۲. هیلینگ اباتمنت یا کاور اسکرو: بسته به سیستم و ترجیح سازنده، یکی از این دو قطعه بهصورت استاندارد همراه ایمپلنت ارائه میشود. برخی برندها مانند Osstem، در سریهای جدید خود، هیلینگ اباتمنت با ارتفاعهای مختلف را به انتخاب مشتری ارائه میدهند.
۳. کارت شناسایی و برچسبهای ردیابی: شامل شماره سریال، LOT Number، تاریخ انقضا و بارکد که برای ثبت در پرونده بیمار و ردیابی محصول ضروری است.
۴. دفترچه راهنما چندزبانه: حاوی اطلاعات فنی، پروتکل جراحی و هشدارهای ایمنی.
انتخاب ایمن جعبه ایمپلنت نیازمند توجه به نکات زیر است:
بررسی یکپارچگی بستهبندی: هرگونه پارگی، رطوبت یا تغییر رنگ در بستهبندی نشانه احتمال آلودگی است. بهخصوص در شرایط آبوهوایی متغیر ایران، کنترل رطوبت انبارها اهمیت ویژهای دارد.
تطابق مشخصات: شمارههای روی جعبه باید دقیقاً با سفارش مطابقت داشته باشند. اشتباه در قطر یا طول ایمپلنت میتواند منجر به عوارض جدی شود.
تاریخ انقضا: علیرغم آنکه ایمپلنتهای تیتانیومی ذاتاً فاسدشدنی نیستند، تاریخ انقضا مربوط به تضمین استریلیته است. طبق توصیه FDA، استفاده از محصولات با انقضای بیش از ۶ ماه توصیه نمیشود.
کیت جراحی ایمپلنت کرهای
کیتهای جراحی سیستمهای کرهای، تجلی مهندسی دقیق و ارگونومی پیشرفته هستند. این کیتها معمولاً در سه سطح عرضه میشوند:
کیت پایه (Basic Kit): شامل دریلهای اصلی، پینهای موازیساز و درایورهای دستی که برای جراحیهای ساده کافی است.
کیت پیشرفته (Advanced Kit): علاوه بر موارد پایه، شامل دریلهای کونترسینک، ابزارهای برداشت استخوان (Bone Collector) و گیجهای عمق است.
کیت دیجیتال (Digital/Guided Surgery Kit): طراحیشده برای جراحیهای هدایتشده با استفاده از گایدهای چاپ سهبعدی.
ویژگیهای برجسته کیتهای کرهای عبارتند از:
۱. سازگاری با پروتکلهای دیجیتال: برندهایی مانند Dentium با سیستم Rainbow، امکان طراحی و تولید گایدهای جراحی سفارشی را فراهم کردهاند. دریلهای این کیتها دارای استاپرهای (Stoppers) قابل تنظیم هستند که دقت عمق حفره را تضمین میکنند.
۲. پوششهای پیشرفته: دریلهای جدید با پوشش DLC (Diamond-Like Carbon) یا TiN (Titanium Nitride) عرضه میشوند که عمر مفید آنها را تا ۳۰۰ بار استفاده افزایش میدهد.
۳. سیستم رنگبندی هوشمند: هر دریل با رنگی مشخص کدگذاری شده که مطابق با قطر نهایی حفره است. این سیستم خطای انسانی را به حداقل میرساند.
۴. قابلیت گسترش مدولار: امکان افزودن ابزارهای تخصصی مانند Sinus Lift Kit یا Ridge Expansion Kit به کیت اصلی.
نکته مهم در استفاده از کیتهای کرهای، رعایت دقیق sequence drilling است. برخلاف سیستمهای اروپایی که معمولاً از پروتکل Under-preparation استفاده میکنند، بسیاری از سیستمهای کرهای بر Full-preparation تأکید دارند که نیازمند دقت بیشتر در انتخاب دریل نهایی است.

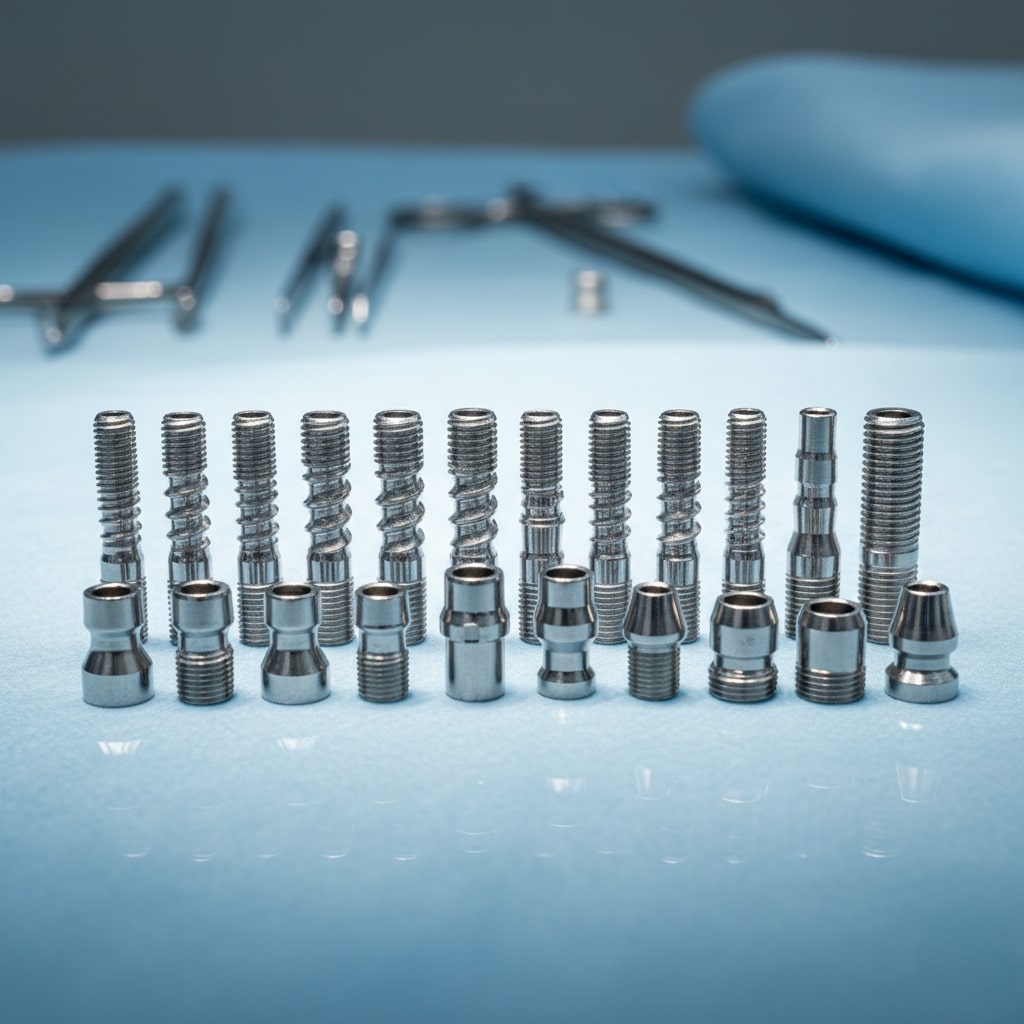

پیچ و پایه ایمپلنت کرهای
درک صحیح از انواع پیچها و پایههای سیستمهای کرهای، کلید موفقیت در مدیریت فاز پروتزی درمان است. این قطعات در سه دسته اصلی طبقهبندی میشوند:
پیچهای پوششی (Cover Screws)
این پیچها که به فارسی “کاور اسکرو” نیز نامیده میشوند، برای محافظت از رزوههای داخلی ایمپلنت در طول دوره التیام استفاده میشوند. ویژگیهای کلیدی عبارتند از:
- ارتفاع کم: معمولاً ۱-۲ میلیمتر که امکان بستن کامل بافت نرم را فراهم میکند
- جنس: تیتانیوم خالص Grade 2 یا Grade 4 برای جلوگیری از Cold Welding
- طراحی سر: مسطح یا کمی محدب برای کاهش تحریک بافت
پیچهای التیامی (Healing Abutments)
هیلینگ اباتمنتهای کرهای در تنوع قابلتوجهی از نظر شکل، ارتفاع و قطر عرضه میشوند:
- انواع استاندارد: با ارتفاع ۳ تا ۷ میلیمتر و قطر ۴ تا ۶ میلیمتر
- انواع آناتومیک: با پروفایل Emergence مشابه دندان طبیعی
- انواع Snap-on: برای نصب سریع بدون نیاز به درایور
یکی از نوآوریهای جالب برندهای کرهای، هیلینگ اباتمنتهای کدگذاریشده با رنگ است. مثلاً در سیستم Osstem، رنگ زرد نشاندهنده Platform Regular و رنگ بنفش نشاندهنده Platform Wide است.
پیچهای اباتمنت (Abutment Screws)
این پیچها مسئول اتصال نهایی اباتمنت به ایمپلنت هستند و از حساسترین قطعات سیستم محسوب میشوند:
مشخصات فنی:
- گشتاور نصب: معمولاً ۲۰-۳۵ N.cm بسته به سیستم
- جنس: آلیاژ تیتانیوم (Ti-6Al-4V) برای استحکام بالا
- پوشش: برخی مدلها دارای پوشش طلا برای کاهش اصطکاک
نکات کلیدی در استفاده:
همیشه از پیچ اباتمنت نو استفاده کنید. استفاده مجدد از پیچهای قدیمی خطر شکست را تا ۵۰٪ افزایش میدهد. این موضوع در مطالعهای که در Journal of Prosthodontics منتشر شده، بهوضوح نشان داده شده است.
کیت ایمپلنت کرهای و کاربردها
مدیریت صحیح کیتهای ایمپلنت کرهای نیازمند درک عمیق از ابزارهای کلیدی و نحوه استفاده بهینه از آنها است. در این بخش، به بررسی جزئیات عملیاتی میپردازیم.
ابزارهای کلیدی و عملکرد آنها
۱. دریلهای مارپیچی (Twist Drills):
دریلهای اصلی سیستمهای کرهای معمولاً در سریهای ۰.۵ میلیمتری از ۲.۰ تا ۵.۰ میلیمتر عرضه میشوند. طراحی منحصربهفرد شیارهای تخلیه (Flutes) در این دریلها امکان خروج مؤثر برادههای استخوان را فراهم میکند. نکته مهم: سرعت چرخش توصیهشده برای این دریلها ۸۰۰-۱۲۰۰ دور در دقیقه است که بالاتر از استانداردهای اروپایی است.
۲. ابزارهای شکلدهی استخوان (Bone Profilers):
این ابزارها که در سیستمهای کرهای “Countersink Drill” نامیده میشوند، برای ایجاد فضای مناسب برای Platform ایمپلنت استفاده میشوند. برندهایی مانند MegaGen در سری AnyRidge خود، از Cortical Drill منحصربهفردی استفاده میکنند که نیاز به Countersinking را حذف میکند.
۳. تپهای رزوهزن (Bone Taps):
برخلاف تصور رایج، استفاده از تپ در استخوانهای متراکم (D1 و D2) همچنان توصیه میشود. سیستمهای کرهای معمولاً تپهای Self-limiting ارائه میدهند که خطر Over-tapping را کاهش میدهند.
۴. درایورهای نصب (Implant Drivers):
درایورهای دستی و ماشینی سیستمهای کرهای معمولاً دارای مکانیزم Anti-rotation هستند. برای مثال، سیستم هگزاگونال داخلی Osstem با زاویه ۱۱ درجه، اتصال محکمتری نسبت به سیستمهای ۱۲ درجهای رایج ایجاد میکند.
نکات استفاده و استریلیزاسیون
پروتکل استریلیزاسیون استاندارد:
۱. پیششستشو: استفاده از اولتراسونیک کلینر با دمای ۴۵ درجه سانتیگراد به مدت ۱۰ دقیقه
۲. شستشوی دستی: با برس نرم و محلول آنزیمی pH خنثی
۳. آبکشی: با آب دیونیزه یا RO
۴. خشککردن: با هوای فشرده فیلترشده
۵. بستهبندی: در پوششهای استریلیزاسیون مخصوص
۶. اتوکلاو: در دمای ۱۳۴ درجه سانتیگراد به مدت ۳ دقیقه (Flash Cycle) یا ۱۲۱ درجه به مدت ۱۵ دقیقه
نکات مهم نگهداری:
- دریلها را هرگز در محلولهای اسیدی یا پرکلرین نگهداری نکنید
- استفاده از سیلیکون اسپری روی قطعات متحرک هر ۱۰ سیکل استریلیزاسیون
- تعویض دریلها پس از حداکثر ۲۰-۲۵ جراحی (بسته به سختی استخوان)
دسترسی قطعات و جایگزینها
یکی از چالشهای اصلی در استفاده از سیستمهای ایمپلنت کرهای در ایران، دسترسی به قطعات یدکی و جایگزینهای مناسب است. در این بخش، راهکارهای عملی ارائه میدهیم.
معادلسازی برندها: فرصتها و تهدیدها
در شرایطی که دسترسی به قطعات اصلی محدود است، برخی دندانپزشکان به استفاده از قطعات Compatible یا “سازگار” روی میآورند. این موضوع نیازمند دقت فراوان است:
قطعات قابل معادلسازی با احتیاط:
- هیلینگ اباتمنتها: با بررسی دقیق قطر پلتفرم و ارتفاع
- کاور اسکروها: در صورت تطابق دقیق رزوه و عمق
- ترانسفرهای Closed Tray: برای قالبگیریهای اولیه
قطعاتی که نباید معادلسازی شوند:
- اباتمنتهای نهایی: عدم تطابق دقیق میتواند منجر به Microgap و از دست دادن استخوان شود
- پیچهای اباتمنت: خطر شکست و عوارض جبرانناپذیر
- قطعات Multi-unit: نیاز به دقت میکرونی در ساخت
راهکارهای تأمین قطعات
۱. نمایندگیهای رسمی: اولین و بهترین گزینه. برندهایی مانند Osstem و Dentium نمایندگیهای رسمی در تهران، مشهد و تبریز دارند که معمولاً انبار قطعات نسبتاً کاملی دارند.
۲. واردات مستقیم: برای کلینیکهای بزرگ، واردات مستقیم از کره جنوبی با کمک شرکتهای واردات تجهیزات پزشکی گزینه اقتصادی است. زمان تحویل معمولاً ۳-۴ هفته است.
۳. تولیدکنندگان داخلی: برخی شرکتهای ایرانی قطعات سازگار با کیفیت قابلقبول تولید میکنند. البته استفاده از این قطعات نیازمند بررسی دقیق کیفیت و مستندات فنی است.
۴. بانکهای قطعات: برخی کلینیکهای بزرگ، بانک قطعات یدکی ایجاد کردهاند که در مواقع اضطراری به همکاران اجاره میدهند.
قطعات دیجیتال و نوآوریهای اخیر
اسکنبادیهای کرهای:
با رشد دندانپزشکی دیجیتال در ایران، تقاضا برای اسکنبادیهای سازگار با سیستمهای کرهای افزایش یافته است. برندهای معتبر کرهای، اسکنبادیهای اختصاصی برای اسکنرهای رایج مانند 3Shape، Sirona و Medit عرضه میکنند. نکته مهم: هر اسکنبادی معمولاً برای یک بار استفاده طراحی شده و استفاده مجدد دقت اسکن را تا ۲۰ میکرون کاهش میدهد.
Ti-Base های کرهای:
پایههای تیتانیومی (Ti-Base) برای ساخت اباتمنتهای سفارشی، یکی از محبوبترین قطعات در دندانپزشکی دیجیتال مدرن هستند. سیستمهای کرهای Ti-Base هایی با ارتفاعهای ۰.۵ تا ۲ میلیمتر و زوایای ۰، ۱۵ و ۲۵ درجه ارائه میدهند که امکان طراحی اباتمنتهای کاملاً سفارشی را فراهم میکنند.
سوالات متداول درباره تجهیزات جانبی ایمپلنت کرهای
تفاوت کیتهای جراحی کرهای چیست؟
تفاوت اصلی کیتهای جراحی برندهای مختلف کرهای در فلسفه طراحی و پروتکل جراحی آنها نهفته است. برای مثال، کیت Osstem بر اساس پروتکل Sequential Drilling با دریلهای ۰.۵ میلیمتری طراحی شده، در حالی که MegaGen در سیستم AnyRidge از پروتکل Single Drilling برای استخوانهای نرم استفاده میکند. Dentium نیز با سیستم SimpleLine، کیتی مینیمال با تعداد دریل کمتر ارائه میدهد که برای دندانپزشکان عمومی مناسبتر است. همچنین، کیفیت پوشش دریلها، ارگونومی جعبه و سیستم کدگذاری رنگی از دیگر تفاوتهای مهم هستند.
چه زمانی از Multi-Unit کرهای استفاده کنیم؟
اباتمنتهای Multi-Unit در موارد زیر کاربرد اساسی دارند: پروتزهای متکی بر ایمپلنت All-on-4 یا All-on-6، زمانی که ایمپلنتها دارای زوایای divergent بیش از ۳۰ درجه باشند، در بازسازیهای Full Arch که نیاز به پاسیویت کامل دارند، و هنگامی که ارتفاع بافت نرم کمتر از ۲ میلیمتر است. سیستمهای Multi-Unit کرهای معمولاً در دو نوع Straight و Angled (17 و 30 درجه) عرضه میشوند و امکان تنظیم ارتفاع پروتز نهایی را بین ۲ تا ۶ میلیمتر فراهم میکنند.
اسکنبادیهای کرهای با کدام اسکنرها سازگارند؟
اسکنبادیهای برندهای معتبر کرهای معمولاً با کتابخانههای دیجیتال اسکنرهای اصلی سازگار هستند. Osstem و Dentium کتابخانههای کاملی برای 3Shape Trios، Sirona Primescan/Omnicam، Medit i500/i700، و iTero دارند. MegaGen علاوه بر موارد فوق، با Planmeca و Carestream نیز سازگاری دارد. نکته مهم این است که نسخه نرمافزار اسکنر باید بهروز باشد تا کتابخانههای جدید قابل دسترسی باشند. همچنین، برخی CAD Software ها مانند exocad و 3Shape Dental System، امکان طراحی Custom Scan Body را نیز فراهم میکنند.
اگر قطعهای در دسترس نبود، چه معادلی پیشنهاد میشود؟
در صورت عدم دسترسی به قطعات اصلی، اولویت استفاده از محصولات همان خانواده برند است. مثلاً قطعات Osstem TS معمولاً با Hiossen ET سازگار هستند (هر دو متعلق به Osstem Implant Company). برای هیلینگ اباتمنتها، میتوان از برندهای Generic معتبر مانند Zimmer Biomet یا Nobel Biocare استفاده کرد، مشروط بر تطابق Platform. در مورد پیچها و اباتمنتهای نهایی، اکیداً توصیه میشود فقط از قطعات اصلی استفاده شود. در شرایط اضطراری، مراجعه به آزمایشگاههای CAD/CAM داخلی که توانایی تولید قطعات سفارشی با دقت بالا را دارند، میتواند راهکار موقتی باشد.
نکات استریلیزاسیون برای کیت کرهای چیست؟
استریلیزاسیون صحیح کیتهای کرهای نیازمند رعایت نکات خاص است. دمای اتوکلاو نباید از ۱۳۷ درجه سانتیگراد تجاوز کند زیرا پوششهای خاص دریلها ممکن است آسیب ببینند. استفاده از آب دیونیزه یا RO برای شستشو ضروری است چون آب معمولی حاوی املاح، باعث خوردگی تدریجی میشود. دریلها را باید در جایگاه مخصوص خود در کیت قرار داد تا از تماس با یکدیگر و آسیب به لبههای برنده جلوگیری شود. هر ۵۰ سیکل استریلیزاسیون، بازرسی کامل کیت و تعویض قطعات فرسوده توصیه میشود. همچنین، ثبت تعداد دفعات استریلیزاسیون در لاگبوک برای پیگیری عمر مفید ابزارها اهمیت دارد.
آیا میتوان از کیت یک برند برای ایمپلنت برند دیگر استفاده کرد؟
اگرچه از نظر تئوری ممکن است، اما این کار توصیه نمیشود. هر سیستم ایمپلنت دارای پروتکل حفاری منحصربهفرد با tolerances مشخص است. مثلاً Osstem از Under-preparation در استخوان نرم و Full-preparation در استخوان سخت استفاده میکند، در حالی که MegaGen AnyRidge اصولاً برای Under-preparation در همه انواع استخوان طراحی شده است. استفاده از کیت نامناسب میتواند منجر به: ثبات اولیه ناکافی، آسیب حرارتی به استخوان، یا حتی شکست ایمپلنت حین نصب شود. در موارد اضطراری، حداقل باید Final Drill متناسب با سیستم ایمپلنت انتخاب شود و گشتاور نصب با دقت کنترل گردد.
مدت زمان نگهداری قطعات استریل شده چقدر است؟
مدت زمان نگهداری قطعات استریل شده به نوع بستهبندی و شرایط نگهداری بستگی دارد. در بستهبندیهای کاغذی-پلاستیکی استاندارد، در شرایط خشک و خنک، عمر اطمینان استریلیته معمولاً ۶۰ روز است. اگر بستهبندی در محفظههای سخت (Rigid Container) و با فیلترهای معتبر بهکار رود، این زمان میتواند تا ۶ ماه افزایش یابد. مهمترین عامل، شرایط انبارداری است: دمای ثابت زیر ۲۵ درجه سانتیگراد، رطوبت نسبی زیر ۶۰٪، و دوری از نور مستقیم خورشید. همچنین، هرگونه پارگی یا تغییر رنگ بستهبندی نشانه لزوم استریلیزاسیون مجدد قطعه است.
مطالب مرتبط:
نتیجهگیری
در مدیریت سیستمهای ایمپلنت کرهای، درک عمیق و استفاده صحیح از تجهیزات جانبی مانند کیتهای جراحی، پیچها و پایهها، به اندازه خود ایمپلنت حیاتی است. این تجهیزات، حلقههای اتصال بین مرحله جراحی و مرحله پروتزی هستند و کیفیت اجرای هر مرحله، از انتخاب دقیق ابزار تا رعایت پروتکلهای استریلیزاسیون، میتواند موفقیت یا شکست درمان را تعیین کند.
سیستمهای کرهای با رویکردی مهندسیشده، سادگی استفاده و تنوع بالا، در ایران محبوبیت زیادی پیدا کردهاند، اما محدودیتهای دسترسی به قطعات اصلی همچنان چالشبرانگیز است. پیروی از توصیههای کاربردی این مقاله، انتخاب آگاهانه و نگهداری صحیح تجهیزات، میتواند عمر مفید آنها را افزایش داده و از بروز مشکلات کلینیکی جلوگیری کند.
اگر شما نیز تجربهای خاص یا نکتهای کاربردی در استفاده از تجهیزات جانبی ایمپلنت کرهای دارید، آن را در بخش نظرات به اشتراک بگذارید تا به ارتقاء دانش جمعی جامعه دندانپزشکی کمک کنیم.
